PENGENDALIAN LAMPU LED INTERNET OF THINGS ARDUINO UNO

RANGKAIAN DIGITAL

Pada Rangkaian Digital pada project kali ini membutuhkan alat – alat sebagai berikut :

a. R1 (Resistor 1 )

b. R2 (Resistor 2 )

c. Arduino Wemos D1

d. Breadboard/Papan percobaan

e. Kabel Male to Male (3)

f. Kabel USB

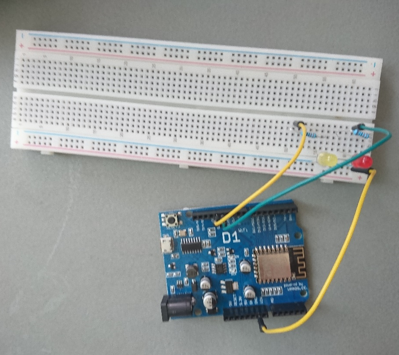

Berikut penjelasan Langkah – Langkah dalam mengimplementasikan Rangkaian Digital Lampu LED menggunakan Arduino Wemos :

1.       Kabel Biru pasang ke GND pada wemos, lalu sisi lain kabel Biru ke GND yang bergambar Minus (-) , ini sebagai pengantar arus GND ke seluruh line tersebut.zx

2.       Pasangkan Lampu LED 2 Buah ke papan percobaan sesuai gambar diatas.

3.       Pasangkan Resistor 2 Buah ke papan percobaan sesuai gambar diatas.

4.       Lalu dari setiap kaki resistor Anoda (+) terhubung ke pin digital yg akan di pakai, pada kesempatan kali ini kami memakai D12 dan D13 untuk program.

5.       Kabel USB untuk memberikan power pada rangkaian digital.

Untuk pengerjaan project ini menggunakan perangkat Wemos D1, dengan source code yang dikerjakan menggunakan aplikasi Arduino.

Kode program untuk Arduino Wemos D1 apabila menggunakan perangkat Arduino Uno ubah D12 menjadi 13 saja. Selamat Mencoba

int pin_lampu1 = D12;int pin_lampu2 = D13; void setup(){  pinMode(pin_lampu1, OUTPUT);  pinMode(pin_lampu2, OUTPUT);} void loop(){  digitalWrite(pin_lampu1,HIGH);  delay(100);  digitalWrite(pin_lampu1,LOW);  delay(100);  digitalWrite(pin_lampu2,HIGH);  delay(100);  digitalWrite(pin_lampu2,LOW);  delay(100);  digitalWrite(pin_lampu1,HIGH);  delay(100);  digitalWrite(pin_lampu1,LOW);  delay(100);  digitalWrite(pin_lampu2,HIGH);  delay(100);  digitalWrite(pin_lampu2,LOW);  delay(100);  digitalWrite(pin_lampu1,HIGH);  delay(500);  digitalWrite(pin_lampu1,LOW);  delay(500);   digitalWrite(pin_lampu2,HIGH);  delay(500);  digitalWrite(pin_lampu2,LOW);  delay(500);}

HASIL

 Hasil dari program yg kami susun adalah lampu kedap kedip berganti selama 2x dalam 100ms dan 500ms dari tiap tiap led.
