KOMPONEN JARINGAN

Jaringan komputer adalah sekumpulan peralatan atau komputer yang saling

dihubungkan untuk berbagi sumber daya.

Peralatan jaringan yang umum dipakai adalah sbb:

1. MODEM

Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan

bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap

untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal

informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga

informasi tersebut dapat diterima dengan baik.

Jenis - jenis Modem :

a. Modem ADSL

                Modem teknologi ADSL(Asymetric Digital Subscribe Line) yang memungkinkan

berselancar internet dan menggunakan telepon analog secara berbarengan. Caranya

sangat mudah, untuk ADSL diberikan sebuah alat yang disebut sebagai Splitter atau

pembagi line. Posisi Splitter ditempatkan di depan ketika line telepon masuk. Artinya

anda tidak boleh mencabangkan line modem untuk ADSL dengan suara secara

langsung.

 Alat Splitter berguna untuk menghilangkan gangguan ketika anda sedang

menggunakan ADSL modem. Dengan Splitter keduanya dapat berjalan bersamaan,

sehingga pengguna dapat menjawab dan menelpon seseorang dengan telepon biasa. Di sisi lain, pengguna tetap dapat terkoneksi dengan internet melalui ADSL modem.



b. Modem GSM/CDMA



Modem GSM/CDMA support dengan tipe jaringan GPRS/EDGE dan 3G/HSDPA yang

merupakan layanan internet dari operator selular. Modem GSM/CDMA memakai koneksi USB untuk terhubung ke komputer client.

c. Modem Satelit/VSAT

VSAT (dalam bahasa Inggris, merupakan singkatan dari Very Small Aperture

Terminal) adalah stasiun penerima sinyal dari satelit dengan antena penerima

berbentuk piringan dengan diameter kurang dari tiga meter. Fungsi utama dari VSAT

adalah untuk menerima dan mengirim data ke satelit. Satelit berfungsi sebagai penerus

sinyal untuk dikirimkan ke titik lainnya di atas bumi.

 Sebenarnya piringan VSAT tersebut menghadap ke sebuah satelit geostasioner. Satelit geostasioner merupakan satelit yang selalu berada di tempat yang sama sejalan dengan perputaran bumi pada sumbunya yang dimungkinkan karena mengorbit pada titik yang sama di atas permukaan bumi, dan mengikuti perputaran bumi pada sumbunya.

d. Modem Kabel

Modem kabel digunakan untuk untuk koneksi internet via saluran TV kabel. Kabel yang

digunakan tipe coaxial.

2. HUB dan SWITCH

Secara fisik HUB dan SWITCH sama, kegunaan secara umum pun sama yaitu

menghubungkan antara device jaringan dan/atau antara komputer dalam jaringan. Tetapi sebenarnya cara kerjanya berbeda jauh.

a. HUB

Hub adalah perangkat jaringan sederhana dan tidak mengatur alur jalannya data di jaringan, jadi packet data yang melewati Hub akan dikirim (broadcast) ke semua port yang ada. Hub merupakan suatu device pada jaringan yang secara konseptual beroperasi pada layer 1 (Physical Layer). Maksudnya, hub tidak menyaring menerjemahkan sesuatu,

hanya mengetahui kecepatan transfer data dan susunan pin pada kabel.

Cara kerjaalat ini adalah dengan cara mengirimkan sinyal paket data ke seluruh port pada hubsehingga paket data tersebut diterima oleh seluruh computer yang berhubungan dengan hub tersebut kecuali computer yang mengirimkan.

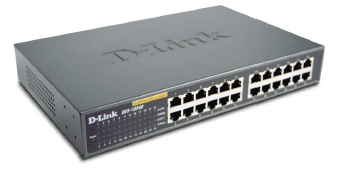

b. SWITCH

Switch adalah perangkat keras yang bertugas untuk mendistribusikan paket data dalam suatu jaringan komputer.Switch merupakan suatu device pada jaringan yang secara konseptual berada pada

layer 2 (Datalink Layer) dan ada yang layer 3 (Network Layer).

 Maksudnya, switchpada saat pengirimkan data mengikuti MAC address pada NIC (Network InterfaceCard) sehingga switch mengetahui kepada siapa paket ini akan diterima. Jika adacollision yang terjadi merupakan collision pada port-port yang sedang saling berkirim paket data.

Switch yang beredar dipasaran ada dua jenis, unmanageable dan manageable.

Manageable Switch VS Unmanageable Switch

Fungsi-fungsi Manageable Switch sbb:

- Mengaktifkan/menonaktifkan port-port tertentu.

- Memberi prioritas lebih tinggi untuk port tertentu.

- Mengaktifkan pengaturan bandwith untuk masing-masing port.

- Snmp monitoring dan mencek apakah peralatan yang terhubung ke switch aktif atau

 tidak.

- link aggregation, menggabungkan beberapa port menjadi satu koneksi untuk

 mendapatkan bandwidth yang lebih besar

3. NIC (Network Interface Card) / LAN Card / etherfast

NIC (network interface card) adalah expansion board yang digunakan supaya komputer

dapat dihubungkan dengan jaringan. Sebagian besar NIC dirancang untuk jaringan,

protokol, dan media tertentu. NIC biasa disebut dengan LAN card (Local Area Network

Card).

Ethernet LanCard jenisnya ada dua :

A. 10/100 BaseT

Bekerja di kecepatan maksimal10mbps sampai 100mbps

B Gigabit Lan

Bekerja di kecepatan maksimal 1000mbps/1 gbps

Tipe konektor LanCard ada dua :

a. BNC : untuk kabel Coaxial.

b.RJ45 : untuk kabel UTP/STP (ini yang secara umum dipakai)





Berdasarkan jumlah port :

1. Single Port LanCard

2. Multiport LanCard
